全自动套号码管压接机
参数详情

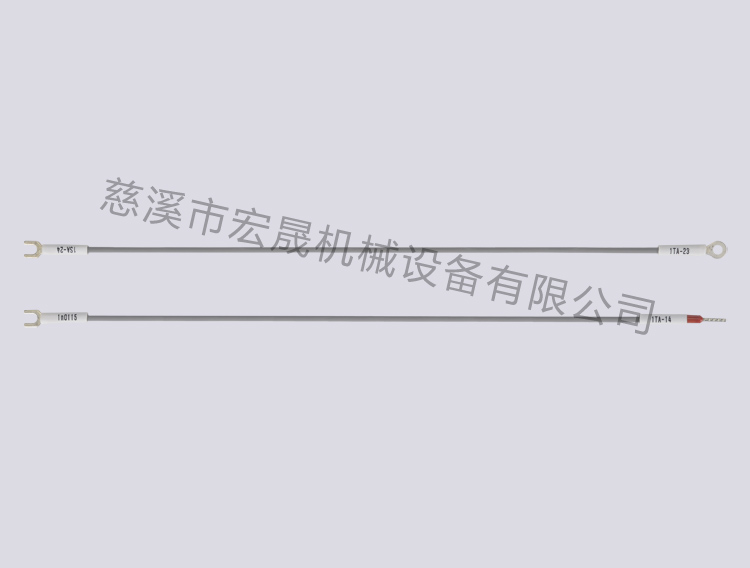

产品样线


产品功能

● 可选配创新型压接模块,同一工位无需更换振动盘实现同类型多规格端子压着,端子采用机械手自动选择不同端子,可按表格端子顺序自动取料,同一端子机可搭配多组振动盘,伺服端子压着根据线径大小自动调整压着力,大幅提升效率。

● 全自动套号码管实现自动打印套号码管,长度可在 15-37mm 范围内任意设置,自动调整号码管打印方向,可以适应不同材质类型的号码管,号码管利用率高,可加工稍扁的号码管。

● 送线部分可依次加工 6 种不同颜色的线材无需手工换线,可按表格自动选择,效率倍增。

● 先进的生产自检测功能,实现缺线自检测、缺号码管自检测、送线电机过载自检测。并可选配端子压接压力管理装置、端子压接视觉影像检测系统等,操作省心、质量保证。

● 配套数据转换软件与自动布线软件无缝连接,快速实现设计数据转换为生产加工工单,并可通过网络直接上传至加工机器。

● 可选配 MES 生产执行系统,实现设备运行数据采集以及材料成本统计、综合信息汇总显示等,运行状况和成本轻松掌控。

● 拥有强大研发能力,可对设备功能进行智能化升级和拓展。

产品参数

型号

 HS-6060-3A

电源

 AC220V 50HZ 单相

功能

 线材自动切断、剥皮、扭线、打印号码管、套号码管、压接端子

产能

 10条/分钟(300mm以内)

加工线径

 1.0~2.5mm2

切断长度

 220-4000mm

剥皮长度

 1-15mm

切断精度

 0.1mm+切断长度*0.2%以下

压着能力

 3.0T

空气压力

 0.6-0.7Mpa(请使用清洁干燥气源)

检测装置

 线材缺失或打结、打端检测色带、号码管检测缺失

外型尺寸

 8500Lx2500Wx1850H (mm)(不含放线架)

重量

 约1500Kg

其        他

   可选配端子压力管理装置、端子视觉检测系统

   可选配生产执行系统
